Подвесной потолок типа армстронг — конструкция и монтаж

Подвесной потолок армстронг стал в последнее время очень популярным и широко используется при отделке офисных помещений, супермаркетов, аптек, различных зданий общественно-культурного назначения. Единственно, где он не используются, – это жилые помещения. Одной из причин является то, что в состав плит подвесных потолков до недавнего времени входил асбест, являющийся канцерогенным материалом. В остальном же эти потолки имеют целый ряд положительных свойств.

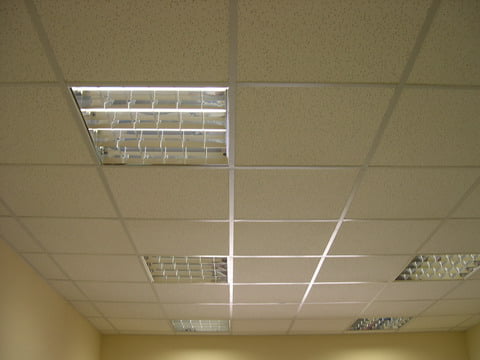

Подвесной потолок типа армстронг

Что такое подвесной потолок типа армстронг

Подвесной потолок Армстронг легко и быстро монтируется, что имеет большое значение при огромных площадях современных супермаркетов. Армстронг состоит из:

  1. Легкого каркаса;
  2. Подвесной системы из проволоки или специальных струн;
  3. Зажимных лепестков, которые крепятся к железобетонным плитам перекрытия с помощью дюбелей;
  4. Модульных плит, размер которых обычно составляет 600х600 мм.

Самая трудоемкая операция при установке подвесного потолка армстронг своими руками – это монтаж каркаса, состоящего из пристенного профиля и основного каркаса из Т-образного профиля, имеющего длину 3,7 м; 1,2 м; 0,6 м. Плиты, которые укладываются внутрь ячеек каркаса, могут быть разнообразны — из любого материала, всевозможных цветов, с различными акустическими характеристиками. При монтаже таких потолков применяются светильники размером 600х600 мм – растровые, совпадающие по размерам с плиткой потолка и имеющие люминесцентные лампы, а также могут быть точечные светильники различного типа.

к содержанию ↑

Преимущества и недостатки потолка Армстронг

Широкое применение подвесных потолков типа Армстронг говорит о наличии положительных качеств:

  • Конструкция подвесного потолка обладает небольшой массой, что позволяет без проблем использовать эти потолки на больших площадях;
  • Все конструктивные элементы изготовлены из негорючих материалов;
  • Плиты армстронга обладают звукоизолирующими характеристиками, что позволяет использовать их в помещениях, связанных со звуковоспроизведением;
  • С его помощью можно скрыть все коммуникации, расположенные на потолке;
  • Быстро монтируется и имеет небольшую стоимость.

Как и у всех строительных конструкций, помимо положительных качеств, есть и минусы. Основным недостатком подобных потолков является очень плохое сопротивление к воздействию влаги в любом виде, – при попадании воды, плиты приходят в негодность.

к содержанию ↑

Виды плит для подвесного потолка

По способу монтажа существует два вида потолочных плит:

  1. Классического типа, которые вкладываются в каркас изнутри;
  2. Современные плиты, которые защелкиваются при установке снаружи.
Защелкивающиеся плиты для потолка армстронг
Защелкивающиеся потолочные плиты

По внешнему виду, качеству и специальным характеристикам плиты для армстронга подразделяются на:

  • Серия эконом – имеют нормальные характеристики и достаточно приемлемую цену, не устанавливаются в местах с повышенной влажностью;
  • Серия прима – более высокий класс, характеризуется повышенными показателями влагостойкости, наличием шестью видов поверхности, и обладающий большей долговечностью;
  • Акустическая серия – специальные плиты, с повышенными звукоизолирующими характеристиками;
  • Гигиеническая серия – отличается повышенными антибактериальными свойствами. Идут в ход при установке в лечебных учреждениях;
  • Влагостойкая серия – плиты, предназначенные для использования в помещениях с высокой степенью влажности.
к содержанию ↑

Необходимый инструмент

Для качественного выполнения работ при установке потолка армстронг своими силами, необходимо приобрести следующий инструмент:

  1. Рулетка, маркер черный;
  2. Лазерный или водяной уровень;
  3. Ножовка по металлу;
  4. Малярный нож с набором запасных лезвий;
  5. Шнур отбивочный;
  6. Перфоратор с набором буров 6, 8, 10 мм;
  7. Шуруповерт;
  8. Ножницы по металлу;
  9. Уровень для каменщика;
  10. Удлинитель для подключения электроинструмента;
  11. Угольник;
  12. Молоток.
к содержанию ↑

Расчет подвесного потолка

При заказе подвесного потолка, необходимо знать только площадь в квадратных метрах. Исходя из этой величины, можно рассчитать необходимое количество комплектующих элементов каркаса и подвесов. Существует калькулятор для определения всех необходимых составляющих.

Конструкция «Армстронга»

Подвесной потолок включает каркас, подвесную систему и плиты. Каркас состоит из:

  • Несущего профиля Т24 или Т15, длиной 3,6 м;
  • Поперечного профиля Т24 или Т15, длиной 1,2 м и длиной 0,6 м;
  • Углового пристенного профиля 19/24.

Каркас крепится к потолку с помощью подвесной системы, которая состоит из:

  • Струн с ушком на одном конце;
  • Струн с крючком на одном конце;
  • Пружин-бабочек с 4-мя отверстиями.
Схема установки подвесного потолка армстронг
Схема каркаса
к содержанию ↑

Монтаж подвесного потолка армстронг

Подготовительный этап

До начала самостоятельного монтажа подвесного потолка армстронг, должны быть закончены все работы по прокладке коммуникаций – электрокабелей, воздуховодов вентиляции и т. д. Установка подвесного потолка армстронг своими руками начинается с детальной разметки потолка. Поверхность будущего потолка должна быть строго горизонтальна. Это легко проверить с помощью лазерного уровня, который показывает горизонтальную линию по всем четырем стенам. Наша задача определиться с глубиной фальшпотолка, т. е. с расстоянием от плит перекрытия до планируемой отметки потолка. При этом учитывается высота прокладываемых коммуникаций и добавляется 100-120 мм. С помощью рулетки переносим отметки в углах комнаты от лазерной отметки до уровня нашего потолка и делаем отметки маркером. Потом с помощью отбивочного шнура намечаем линии. Шнур намазываем графитом, прикладываем к меткам в углах и отбиваем линии по всем стенам. В результате имеем уровень нашего потолка и готовы приступить к следующему этапу.

Монтаж каркаса

По периметру помещения, используя проведенную линию, приступаем к установке L-образного профиля с размером сечения 24х19 мм. В зависимости от материала стен, для этой цели используют дюбеля диаметром 6-8 мм. Уголок или, как его называют специалисты, стартовый профиль крепится к стене дюбелями с шурупами через 500 мм. При этом надо помнить, что окрашенной стороной профиль должен быть обращен вниз. На углах помещений профиль обрезается под углом в 45 градусов ножовкой по металлу.

Следующий этап: необходимо определить центр нашего помещения. Для этого соединяем попарно два противоположных угла, и отмечаем точку пересечения. От центра поперек помещения откладываются в каждую сторону по 1,2 м – это шаг несущего профиля сечения Т24 или Т15. Несущие профили фиксируются к потолку с помощью подвесов. Длина несущих профилей 3, 6 м, при необходимости их можно соединять с помощью специальных замков.

Подвес представляет собой две струны, на конце одной – петля для шурупа, на конце второй – крючок. Струны соединяются с помощью лепестка-бабочки с 4-мя отверстиями. После крепления несущих профилей, через 1,2 м начинаем крепить поперечные профили Т24 или Т15 длиной 1,2 м и 0,6 м – они вставляются в специальные прорези в несущих профилях. При этом должна образоваться каркасная конструкция в виде клеток с ячейкой 600х600 мм.

Схема крепления каркаса
Схема крепления профилей каркаса

Важно! Все дюбели для крепления подвесов должны быть установлены очень прочно, чтобы в процессе эксплуатации не произошло провисание из-за выдергивания дюбелей.

Плоскость каркаса проверяют уровнем и регулируют с помощью подвесов.

Монтаж потолочных плит

Монтаж подвесного потолка армстронг завершается установкой потолочных плит в готовый каркас. Через два-три дня производится проверка горизонтальности поверхности, при необходимости производится исправление.

Установка потолочных плит
Установка потолочных плит
к содержанию ↑

Виды потолочных светильников

Существует несколько видов светильников, используемых в подвесных потолках армстронг.

Растровые светильники – светильники, специально выпускаемые для потолков данного типа, размером 600х600 мм. Их можно ставить в шахматном порядке вместо потолочных плит. Единственное требование: на реечный каркас в местах установки светильников устанавливаются дополнительные подвесы. Такие светильники комплектуются лампами дневного освещения.

Растровые светильники
Растровые светильники

Светодиодные светильники – также выпускаются размером 600х600 мм или 1200х600 мм и комплектуются светодиодными лампами.

Светодиодные светильники
Светодиодные светильники

Точечные светильники – могут быть использованы в подвесных потолках, под них делаются отверстия в центре потолочных плит.

Точечные светильники
Точечные светильники
к содержанию ↑

Видео по теме

Заключение

Подвесной потолок типа армстронг обладает большим количеством положительных качеств, что позволяет успешно применять его, когда ограничены сроки ремонта и бюджет. Этот потолок легко ремонтируется — установка довольно простая, не требующая привлечения высококвалифицированных специалистов.
